设备性能
1.整体采用钢体架构设计，可承受高速运行时冲击，机台运行平稳无共振噪音 ；
2.采用工控机搭配运动控制卡，WINDOWS 10操作系统；
3.采用手动示教及CAD导图编程模式，故障声光报警及菜单警示；
4.三轴传动平台，采用丝杆模组传动系统搭配伺服电机；
5.配备2个胶阀，针式胶阀可搭载针头校正装置；
6.Z轴方向能根据.异型器件高度自动上升及下降胶阀以调整单次涂覆高度；
7.可实现直线、圆、弧涂覆和点胶；
8.配备一套专用涂料储胶桶，密封恒久供给方式，供料均匀一致；
9.机台配有专用清洗装置，独立清洗液容器，可自动清洗胶阀；
10.配有SMEMA信号端口，可与其他设备在线连接；
11.高精度直流无刷马达配备加长链条，能平滑地传送，使产品快速、稳定、准确地传送到指定位置，且不会造成产品撞伤；
12.配有控制按钮实现“急停”等功能；
13.配有前门报警系统，门开启则停止工作；
14.质量追溯系统：设备具备二维码、条形码扫描功能，可根据条码记录产品信息。
15.本设备为经济型规格，所用标准件为本公司固定品牌，不接受指定品牌，如需指定请选择C3或C4。
技术参数
厂务要求：
|
1 |
外型尺寸 |
1100mm*1640mm*1600mm |
|
2 |
电源 |
AC220V 50Hz |
|
3 |
气源供给Air supply |
0.5Mpa~0.8Mpa |
|
4 |
气源流量 |
＞10CFM |

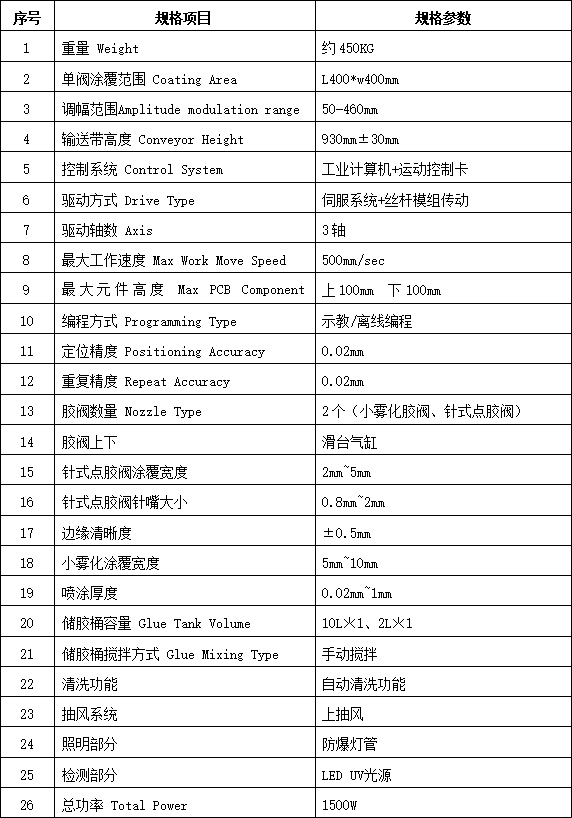

配置说明：
|
序号 |
规格项目 |
规格参数 |
|
1 |
重量 |
约500KG |
|
2 |
单阀涂覆范围 |
L510*W500mm |
|
3 |
调幅范围 |
50-500mm |
|
4 |
输送带高度 |
920mm±30mm |
|
5 |
轨道最大负载 |
5 Kg |
|
6 |
控制系统 |
工业计算机+运动控制卡 |
|
7 |
驱动方式 |
伺服系统+丝杆模组传动 |
|
8 |
驱动轴数 |
3轴 |
|
9 |
最大工作速度 |
1000mm/sec |
|
10 |
最大元件高度 |
上100mm 下100mm |
|
11 |
编程方式 |
示教/离线编程 |
|
12 |
定位精度 |
0.02mm |
|
13 |
重复精度 |
0.02mm |
|
14 |
胶阀数量 |
2个（选配） |
|
15 |
胶阀上下 |
滑台气缸 |
|
16 |
抽风系统 |
上抽风 |
|
18 |
检测部分 |
UV光源 |
|
19 |
总功率 |
2100W |
|
20 |
输送方式 |
导轨+链条(04C加长5mm) |
|
胶阀选配项 |
|
|
针式点胶阀CT102 |
小雾化胶阀CT202 |
|
大雾化胶阀CT302 |
针式雾化阀CT402 |
|
三模式胶阀CT500 |
硅胶阀DS80 |
|
供胶方式选配项 |
|
|
10L 胶桶（带搅拌□ 不带搅拌□ ） |
20L 胶桶（带搅拌□ 不带搅拌□ ） |
|
40L 胶桶（带搅拌□ 不带搅拌□ ） |
2L 不锈钢胶桶 |
|
300CC 供胶（300CC包装硅胶） |
300CC/500CC针筒 |
|
2.6L 气缸供胶 （2.6L包装硅胶） |
|
|

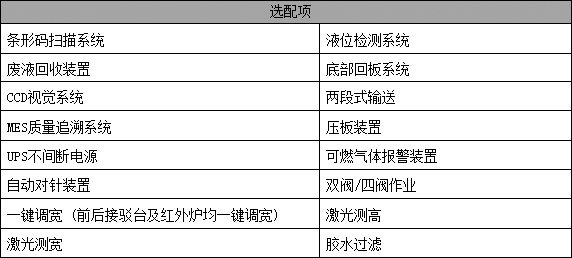

功能性选配项 |
|
|
手动真空脱泡 |
废液回收装置 |
|
条形码扫描系统（一维，二维标签码） |
液位检测系统（称重检测） |
|
底部回板系统 |
两段式输送 |
|
CCD视觉系统（视觉编程，纠偏，防呆） |
压板装置 |
|
MES质量追溯系统 |
可燃气体监测报警装置 |
|
UPS不间断电源 |
Win10正版系统 |
|
胶水加热 |
自动对针装置 |
|
一键调宽 (在线设备一键调宽) |
激光测宽 |
|
胶水过滤 |
胶水自动循环 |
|
双头四阀（间距：200mm □ 300mm □） |
轨道电动调宽 |
|
双阀同步（间距：200mm □ 300mm □） |
轨道自动调宽 |
|
四阀同步（一字，间距：100mm） |
四阀同步（阵列，间距：100mm □ 200mm □） |
|
激光侧宽+自动调节 |
|
